日立电梯MCA通讯板维修与通讯设备修理全指南

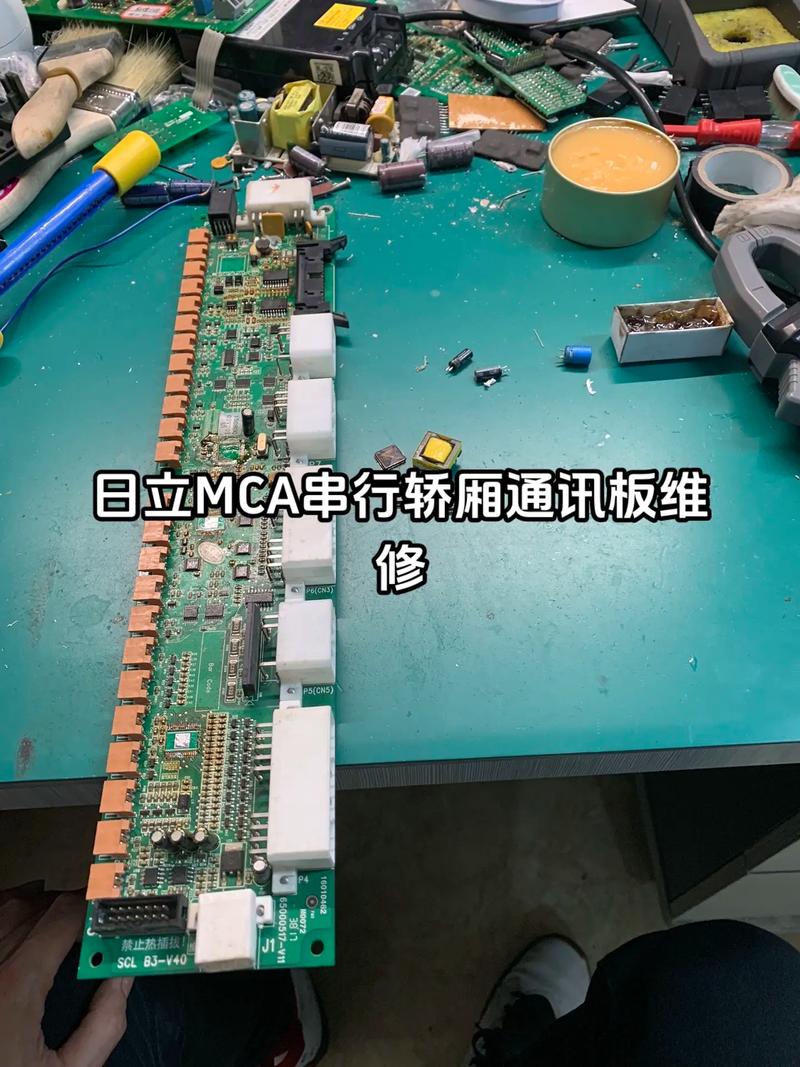

一、日立电梯MCA通讯板概述

日立电梯MCA（Multi-Communication Architecture）通讯板是电梯控制系统的核心组件之一，负责轿厢、厅站与机房之间的数据交互。该通讯板承担楼层信号传输、呼梯指令传递、开关门控制信号交换等关键任务。一旦通讯板出现故障，电梯将出现通讯中断、呼梯无响应、楼层显示异常等问题，直接影响电梯的安全运行。

二、常见通讯板故障表现

1. 通讯中断：轿厢与机房之间无法正常通讯，电梯停运或在某一楼层停滞。
2. 呼梯按钮无响应：厅站呼梯信号无法传输至控制系统，按梯无助。
3. 楼层显示异常：数码管或液晶屏显示乱码、闪烁或不显示。
4. 报错代码频繁出现：控制柜显示屏出现通讯类故障代码（如E41、E42等通讯故障）。
5. 间歇性故障：电梯偶尔正常运行，但频繁出现通讯瞬断，重启后暂时恢复。

三、通讯板维修流程

3.1 故障诊断

• 使用日立专用调试工具（如MCA Service Tool）读取故障代码，确认故障源是否在通讯板。
• 测量通讯板供电电压（通常为DC 24V或DC 12V），排查电源异常。
• 检查RS485/CAN总线通讯线路，确认终端电阻、屏蔽接地是否正常。

3.2 拆板检测

• 断电后拆下通讯板，目视检查是否有元器件烧毁、电容鼓包、线路板腐蚀等物理损伤。
• 使用万用表检测关键测试点电压及通断情况。
• 使用示波器观察通讯信号波形，判断收发芯片（如MAX485、SN65HVD等）是否工作正常。

3.3 元器件级维修

对于有电子维修能力的团队，可进行元器件级维修：

• 更换损坏的通讯收发芯片、光耦隔离器件。
• 更换老化电解电容、稳压芯片。
• 补焊虚焊引脚，修复断路走线。
• 重刷通讯板固件（需日立专用烧录设备及固件包）。

3.4 整板更换

当通讯板损坏严重、多层线路烧毁或核心MCU损坏时，建议直接更换原厂通讯板。更换时须记录原板型号、版本号及拨码开关设置，确保新板参数与系统匹配。

四、通讯设备修理配套要点

• 线路排查：通讯板故障常与外部线路老化、接头氧化相关，维修时应同步检查随行电缆、井道总线及接地系统。
• 屏蔽与抗干扰：确保通讯线屏蔽层可靠接地，避免变频器、开关电源等干扰源对通讯信号的影响。
• 电源质量：检查控制柜内开关电源输出纹波，电源不稳是导致通讯板反复损坏的常见根源。

五、维修注意事项

1. 所有维修操作必须在断电挂牌状态下进行，确保人员安全。
2. 更换通讯板后需进行通讯自检及电梯试运行，确认各楼层呼梯、显示均正常。
3. 建议建立通讯板维修档案，记录故障现象、维修措施及更换元器件，便于追溯和预防性维护。
4. 若无原厂配件或专用工具，建议联系日立授权服务商，避免因参数不匹配导致二次故障。

六、预防性维护建议

• 定期检查通讯板接插件是否松动、灰尘是否积压，保持控制柜通风散热良好。
• 每季度对通讯线路绝缘电阻进行测试，及时发现线路老化隐患。
• 电梯年检时同步进行通讯系统专项检查，降低突发故障率。

通过规范的故障诊断、元器件级维修与系统性配套检查，日立电梯MCA通讯板的维修质量和设备可靠性可得到有效保障。
